Q41F圓法蘭槽車球閥詳情介紹
Q41F圓法蘭槽車球閥產品概述
槽車球閥，采用鋁合金和不銹鋼兩種殼體，不銹鋼球芯，具有結構緊湊，重量輕，體積小，使用方便等優點，設有限位和加鎖裝置，使用可靠。
槽車球閥是油罐車配件的主要應用產品之一，廣泛用于非腐蝕性液體輸送管道開閉控制（如油罐車，加油站等）旋轉法蘭內密封座可調整板桿輕重和防止滲漏，當密封環與球面部位有損傷時，要修正其密封面或者更換。
產品型號 Q41F
連接形式 法蘭
適用介質 油品 壓力范圍 0.6-1.6（Mpa）
◆ 范圍 適用于非腐蝕性液體輸送管道開閉控制。
◆ 性能 口徑大小可根據用戶選擇，使用壓力0.6MPa。
◆ 特點 結構緊湊，設有限位和加鎖裝置。
Q41F圓法蘭槽車球閥技術參數
1、口徑尺寸: [DN40-DN150]
2、介質溫度: 120℃。
3、 流體介質:水、油品、氣、燃氣類介質。
4、 閥體材質:鋁合金，不銹鋼
5、密封材質:聚四氟乙稀PTFE
6、 球芯材質:不銹鋼球
7、閥桿材質:不銹鋼。
8、 填料:石墨、增強聚丙稀

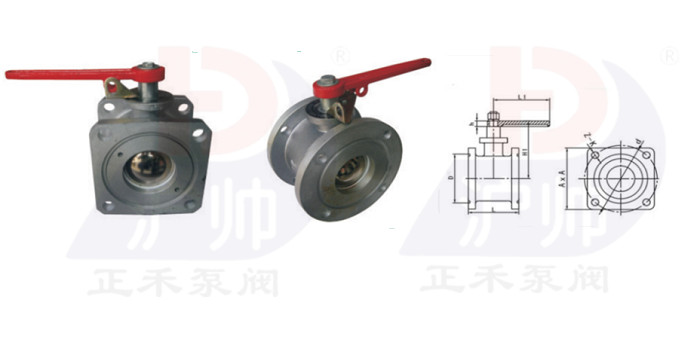

Q41F圓法蘭槽車球閥結構圖

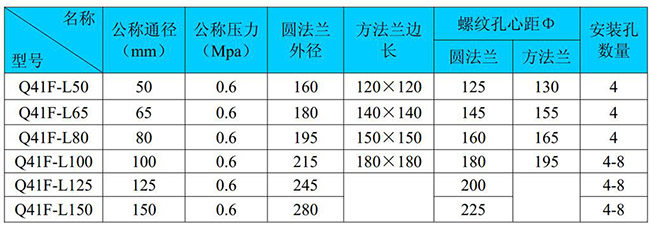

Q41F圓法蘭槽車球閥技術參數
規格 | 材質 | 圓長度(mm) | 圓法蘭孔距(mm) | 方長度(mm) | 方法蘭孔距(mm) |
1.5" | 鋁合金 | 85 | 110 | ||
2" | 鋁合金 | 90 | 125 | 90 | 125 |
2.5" | 鋁合金 | 110 | 145 | 115 | 155 |
3" | 鋁合金 | 130 | 160 | 132 | 160 |
4" | 鋁合金 | 166 | 180 | 155 | 195 |
訂貨須知：
訂貨時請注明：產品名稱、公稱通徑、壓力等級、材質、法蘭標準、操作壓力等詳細參數。以上產品尺寸為常規通用型號，如需其他規格尺寸、非標產品設計圖紙和詳細參數、或使用的場合非常重要的環境比較復雜時、請于我公司聯系，由我們的為您審核把關,竭誠為您服務。
本公司一直以來誠信為主、質量為本、客戶到上原則，為廣大客服提供好的產品和售后服務、歡迎來電咨詢。
